파렛트 밴딩기
파렛트 밴딩기계 (PALLET BANDING MACHINES)
- 수직형 (VERTICAL ARCH TYPE)
- 파렛트적재물이 냉장고나 대형상자 등을 수직으로 자동결속하는데 사용하는 포장기계 입니다.
- 밴드텐션조절방식 채택으로 밴드후진시 밴드꼬임 불량이 발생하지 않습니다.
- 수평형 (HORIZONTAL ARCH TYPE)
- 파렛트적재물이 캔이나, 작은상자등을 수평으로 자동결속하는데 사용하는 포장기계 입니다.
- 2개의 자주식기둥을 장착하여 상하동작시 흔들림이 적고 정숙운전이 가능합니다.
- 파렛트적재물의 상태에 따라 결속회수를 지정할 수 있습니다.
- 각대투입형 (PROTECTION BOARD INSERT TYPE)
- 밴드결속시 파렛트적재물의 외관을 보호할 목적으로 상부 또는 측면에 종이각대를 자동투입하는 포장기계 입니다.
- 밴딩기계의 종류에 따라 각대투입기도 상면, 측면방식으로 구분되어 있습니다.
- 각대투입기는 전자동방식으로 밴딩기계와 일체형 시스템입니다.
파렛트 밴딩기계 장점(PALLET BANDING EXCELLENCE)
제어반 일체형 텐션장치
- 제어반과 텐션장치가 일체형으로 공간활용도를 높혔습니다.
- 조작반을 본체에 설치하여 작업자의 편리성이 좋아졌습니다.
- 하부 밴드가이드레일과 제어반이 일체형으로 레일이 길어도 처짐과 틀어짐이 발생하지 않습니다.
- 텐션장치에 LM가이드를 장착하여 텐션롤러의 상하동작이 부드럽습니다.
본체의 LM가이드 이송레일
- 본체에 LM가이드을 장착하여 전,후진동작시 부드럽고 일정한 밴딩위치를 보장합니다.
- 본체와 하부 밴드가이드를 일체형으로 전,후진동작시 유격을 최소화하여 저진동을 실현하였습니다.
매끄러운 가이드의 코너링
- 가이드의 코너에 MC가공품을 장착하여 밴드끝이 손상되는것을 방지합니다.
- MC를 밴드특성에 맞도록 가공 장착하여 밴드공급이 원할합니다.
- 코너와 가이드레일이 만나는곳에 베어링을 장착하여 위치가 이탈되지 않습니다.

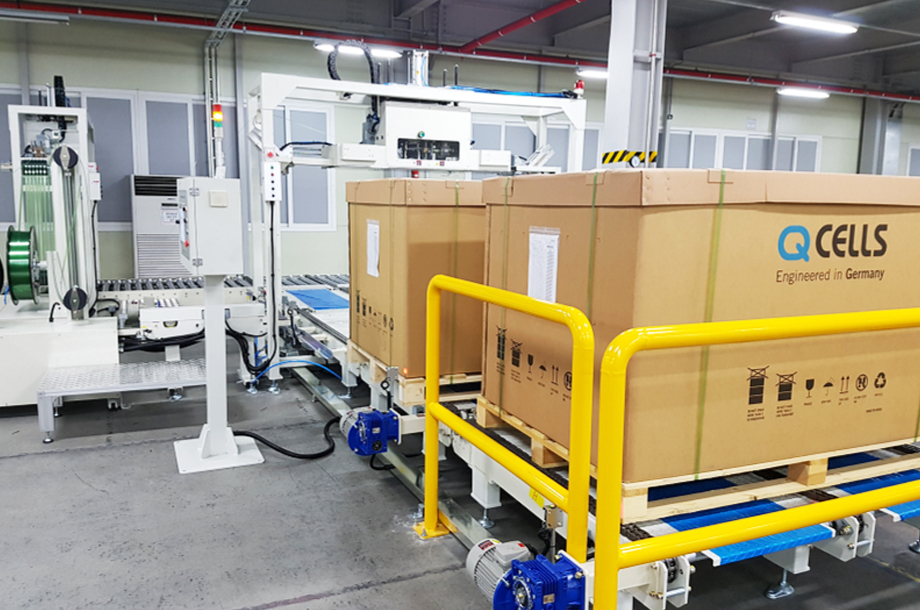

수직형 밴딩기계 (VERTICAL ARCH TYPE)
■ 특징 (Features)
- PP 또는 PET 밴드
- 버튼식 조작반으로 조작이 용이
- 반영구적 스테인레스히타 장착
- 밴드롤 교체가 용이
- 밴드고갈시 알람및 기계정지 기능
- 밴딩장력 조절 기능
- 속도변환이 용이한 인버터방식
■ 선택사항 (Options)
- 세이프티펜스
- 턴테이블장치
- 각대투입장치
■ 표준규격 (Specification)
| Model | BVA Series | |
|---|---|---|
| Product Speed(pallet/hour) | 60 | |
| Film | Thickness(μ) | 0.6~0.9 |
| Width(mm) | 12/15/16 | |
| Max. Dia(Φ,mm) | 500 | |
| Product | Width(mm) | 800~1,200 |
| Length(mm) | 800~2,000 | |
| Height(mm) | 600~1,600 | |
| Sealing Method | Heat Seal | |
| Control Method | PLC | |
| Power Method | 3Φ 380/220V | |
| Air Pressure | 5~6Bar | |
| Max. Weight(kg) | 500 | |

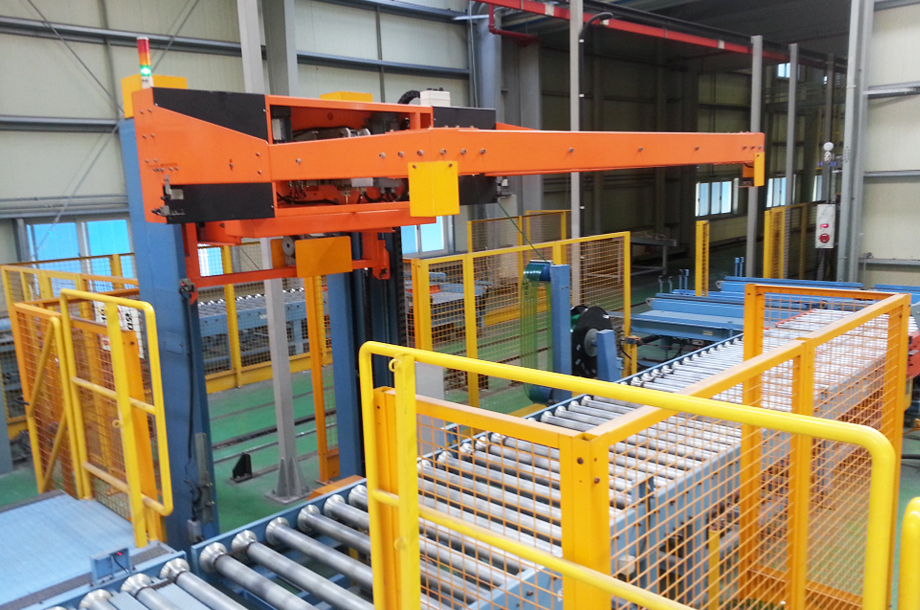

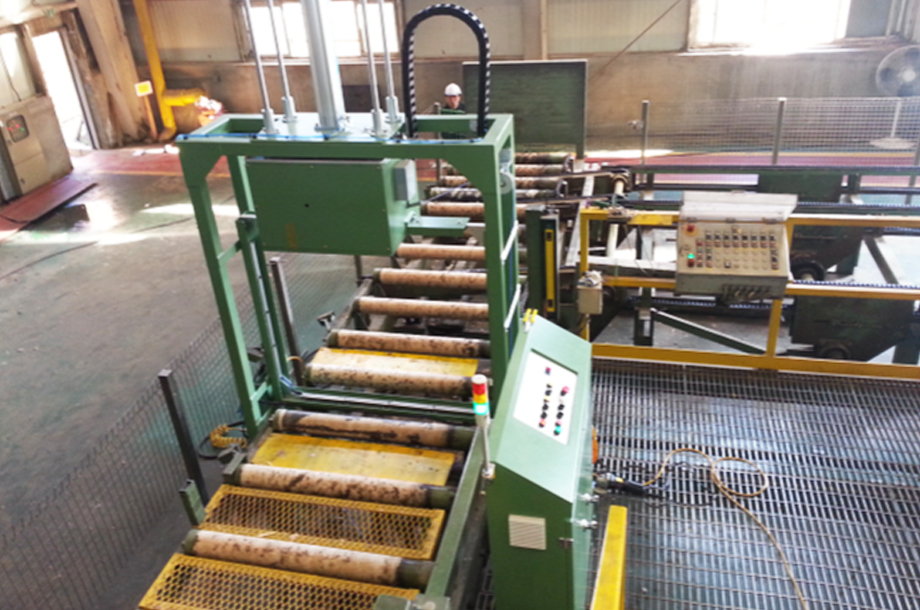

수평형 밴딩기계 (HORIZONTAL ARCH TYPE)
■ 특징 (Features)
- PP 또는 PET 밴드
- 버튼식 조작반으로 조작이 용이
- 반영구적 스테인레스히타 장착
- 밴드롤 교체가 용이
- 밴드고갈시 알람및 기계정지 기능
- 상하한리밋트 알람및 기계정지 기능
- 수평결속회수 메모리 기능
- 속도변환이 용이한 인버터방식
■ 선택사항 (Options)
- 세이프티펜스
- 턴테이블장치
- 각대투입장치
■ 표준규격 (Specification)
| Model | BVA Series | |
|---|---|---|
| Product Speed(pallet/hour) | 60 | |
| Film | Thickness(μ) | 0.6~0.9 |
| Width(mm) | 12/15/16 | |
| Max. Dia(Φ,mm) | 500 | |
| Product | Width(mm) | 800~1,200 |
| Length(mm) | 800~2,000 | |
| Height(mm) | 600~1,600 | |
| Sealing Method | Heat Seal | |
| Control Method | PLC | |
| Power Method | 3Φ 380/220V | |
| Air Pressure | 5~6Bar | |
| Max. Weight(kg) | 1,000 | |
상부 각대투입형 밴딩기계 ( TOP PROTECTION BOARD INSERT TYPE)
■ 특징 (Features)
- 종이보호대 또는 종이각대
- 칼라터치스크린 장착으로 조작이 용이
- 수직밴딩기계와 일체형 구조
- 각대고갈시 알람및 기계정지 기능
- 각대 미투입시 알람및 기계정지 기능
■ 표준규격 (Specification)
| Model | BTP Series | |
|---|---|---|
| Product Speed(pallet/hour) | 40 | |
| Paper Protecter | Thickness(μ) | 3~5 |
| Angle(ο) | 90 | |
| Width(mm) | 35~50 | |
| Height(mm) | 100~150 | |
| Length(mm) | 600~1,600 | |
| Loading Method | Magazine | |
| Loading Quantity | 80~100 | |
| Control Method | PLC | |
| Power Method | 3Φ 380/220V | |
| Air Pressure | 5~6Bar | |
| Max. Weight(kg) | 3,000 | |

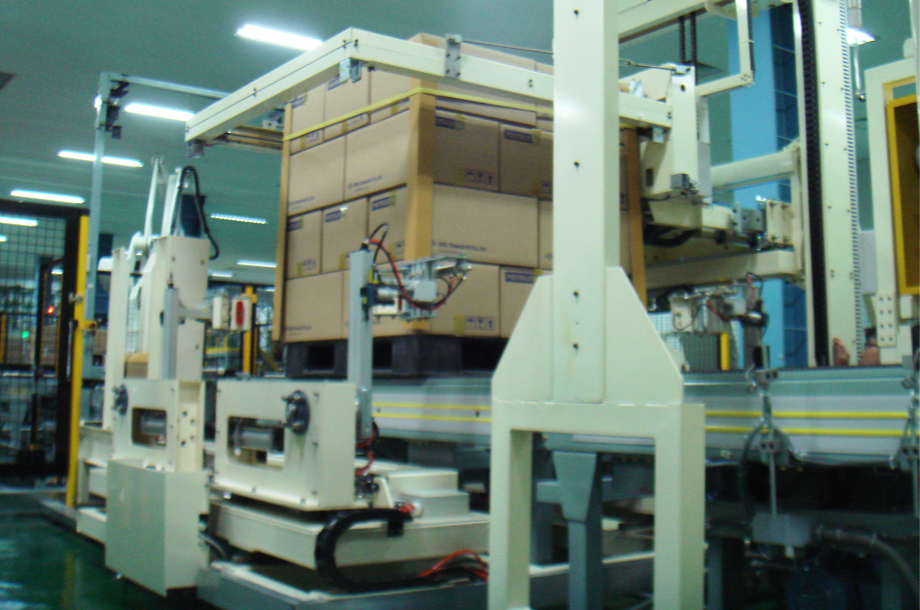

측면 각대투입형 밴딩기계 ( SIDE PROTECTION BOARD INSERT TYPE)
■ 특징 (Features)
- 종이보호대 또는 종이각대
- 칼라터치스크린 장착으로 조작이 용이
- 수평밴딩기계와 독립적인 구조
- 4개의 진공흡착글립퍼 개별동작
- 각대고갈시 알람및 기계정지 기능
- 진공불량시 알람및 기계정지 기능
- 다관절구조로 공간활용도 높음
■ 표준규격 (Specification)
| Model | BSP Series | |
|---|---|---|
| Product Speed(pallet/hour) | 30 | |
| Paper Protecter | Thickness(μ) | 4~7 |
| Angle(ο) | 90 | |
| Width(mm) | 45~65 | |
| Height(mm) | 45~65 | |
| Length(mm) | 1,000~1,400 | |
| Loading Method | Magazine | |
| Loading Quantity | 50~70 | |
| Control Method | PLC | |
| Power Method | 3Φ 380/220V | |
| Air Pressure | 5~6Bar | |
| Max. Weight(kg) | 3,000 | |
